Rideaux textiles de compartimentage
Les rideaux coupe-feu textiles à enroulement FERM-BAT-I permettent d’assurer le compartimentage entre deux zones en cas d’incendie, même pour des ouvertures de grandes dimensions.
Ils sont parfaitement adaptés à tous types de bâtiments (centre commerciaux, entrepôts, parkings, etc…). Compacts, ils nécessitent peu d’espace pour le montage, tout en assurant une excellente protection contre l’incendie.
Les rideaux peuvent être branchés sur un SSI (détection généralisée du bâtiment) ou sur DAD (dispositif autonome de détection).
Comme toutes les fermetures coupe-feu proposées par FERM-BAT-I, ces rideaux ont été soumis à des tests rigoureux de résistance au feu, ainsi qu’à des cycles de 10000 opérations d’ouverture et fermeture.
Avantages du rideau textile AK
- Beaucoup plus léger qu’une porte traditionnelle (5,5 Kg/m2 contre 80 Kg/m2)
- Moins encombrant surtout en largeur
- La conception brevetée du textile ne nécessite pas d’irrigation pour être coupe-feu
Avantages multiples
- Économie du réseau de sprinklers
- Entretien facile
- Pas de nécessité de prévoir une évacuation des eaux dans le sol
- Meilleure fiabilité du fait de l’absence d’arrosage
Caractéristiques techniques
Rideau AK 60 - 1h - Simple toile
Rideau AK 60 - 1h - Double toile
Rideau AK 120 - 2h - Simple toile
Rideau AK 120-2h - Double toile
Rideau E 120 (Pare-flammes 2h)
Rideau AK 60 - 1h - Simple toile
- Procés verbal d’essai de résistance au feu – EFECTIS France – EFR-22-000792
- Conformité à la norme NFS 61937-1 et -4 – PV DAS n° EFR-21-M-005213 – EFECTIS France
Tablier
- Volet textile simple sur arbre, tablier ultra léger, poids total : 5,5 Kg /m2
- Couche supérieure en tissu spécial de fibres composite-verre. Renforcé par du fil acier inoxydable, enduit de silicone. Teinte gris clair
- Blindage système breveté d’isolation thermique multicouche
- Éléments de protection empêchant l’arrachage des guidages
- Guidages et capotage en isolant type Supalux (à peindre)
- Vitesse de l’ouverture : 8 à 12 cm / seconde (suivant dimensions du rideau)
- Vitesse de fermeture : 12 cm / seconde environ
Accessoires
- Moteur tubulaire 230 V ou externe 380 V, suivant les dimensions (ouverture électrique, fermeture gravitaire) – puissance et couple de rotation suivant la dimension et le poids du tablier (moteur exerne pour dimensions de baie : largeur > 7000 ou Hauteur > 4000 mm)
- Armoire de contrôle précâblé usine
- Système de commande par microprocesseur double, faisant partie intégrante du système de protection incendie
- Compatible avec DI en 24 ou 48 volts rupture ou émission de courant (à définir par “SSI” à la commande)
- Barre de lest et barre palpeuse avec liaison spiralée invisible
Dimensions
- Procès-verbal maximum : 9 170 L x 6 050 H
- Autres dimensions réalisables sur Avis de chantier
Sens du feu
- Recto/verso
Mode de commande
- Autocommandé (DAD) à rupture 24 V
- Télécommandé (SSI) à émission ou à rupture 24 ou 48 V
Pose
- Pose standard en applique
- Variante pose sur dalle béton
- Variante pose en tunnel
- Variante pose mixte
OPTIONS
-
- Contact sec de position début ou fin de course (pour retour d’informations au SSI position d’attente / position de sécurité)
- Centrale DAD secourue avec 2 détecteurs optiques de fumée
- Habillages capots et montants en acier galva laqués RAL au choix
- Boitier bris de glace
- Boitier de commande 3 boutons déporté
- Avertisseur sonore et/ou visuel
- Disponible en version EI 30 (CF 1/2H) : AK 30-1
Rideau AK 60 - 1h - Double toile
- CERTIFIÉS CONFORMES
- Norme NFS 61937 – 1 et – 4
- PV FEU et PV DAS EFECTIS France
Tablier
- Tablier ultra léger, poids total = 2,5 Kg/m2
- Deux volets textiles sur deux arbres à directions opposées, technologie des membranes
- Couche supérieure en tissu spécial de fibres composite-verre. Renforcé par du fil acier inoxydable, enduit de silicone. Teinte gris clair
- Blindage système breveté d’isolation thermique multicouche
- Éléments de protection empêchant l’arrachage des guidages
- Guidages et capotage en isolant type Supalux (à peindre)
- Vitesse de l’ouverture : 8 à 12 cm / seconde (suivant dimensions du rideau)
- Vitesse de fermeture : 12 cm / seconde environ
Accessoires
- Moteur tubulaire 230 V ou externe 380 V, suivant les dimensions (ouverture électrique, fermeture gravitaire) – puissance et couple de rotation suivant la dimension et le poids du tablier (moteur exerne pour dimensions de baie : largeur > 7000 ou Hauteur > 4000 mm)
- Armoire de contrôle précâblé usine
- Système de commande par microprocesseur double, faisant partie intégrante du système de protection incendie
- Compatible avec DI en 24 ou 48 volts rupture ou émission de courant (à définir par “SSI” à la commande)
- Barre de lest et barre palpeuse avec câble de liaison spiralée invisible
Dimensions
- Procès-verbal maximum : 8 000 L x 18 000 H
- Autres dimensions réalisables sur Avis de chantier
Sens du feu
- Recto/verso
Mode de commande
- Autocommandé (DAD) à rupture 24 V
- Télécommandé (SSI) à émission ou à rupture 24 ou 48 V
OPTIONS
- Contact sec de position début ou fin de course (pour retour d’informations au SSI position d’attente / position de sécurité)
- Contacts de position invisibles
Centrale DAD secourue avec 2 détecteurs optiques de fumée - Habillages capots et montants en acier galva laqués RAL au choix
Boitier bris de glace - Boitier de commande 3 boutons déporté
- Avertisseur sonore et/ou visuel
Rideau AK 120 - 2h - Simple toile
- Procés verbal d’essai de résistance au feu – EFECTIS France – EFR-19-004483
- Conformité à la norme NFS 61937-1 et -4 – PV DAS n° EFR-22-000499 – EFECTIS France
- Volets textiles simple sur arbre,tablier ultra léger, poids total = 6,5 Kg m2
- Couche supérieure en tissu spécial de fibres composite verre. Renforcé par du fil acier inoxydable, enduit de silicone. Teinte gris clair
- Blindage système breveté d’isolation thermique multicouche
- Eléments de protection empêchant l’arrachage des guidages
- Guidages et capotage en isolant type Supalux (à peindre)
- Vitesse de l’ouverture : 8 à 12 cm / seconde (suivant dimensions du rideau)
- Vitesse de fermeture : 20 cm / seconde environ
- Moteur tubulaire 230 V ou 380 V, suivant les dimensions (ouverture électrique, fermeture gravitaire) – puissance et couple de rotation suivant la dimension et le poids du tablier (moteur extérieur pour dimensions de baie : largeur > 7000 ou Hauteur > 4000 mm)
- Armoire de contrôle pré-cablée usine – Système de commande par microprocesseur double, faisant partie intégrante du système de protection incendie
- Système de commande permettant de se connecter au système de détection incendie (SSI)
- Ventouse 24 ou 48 volts rupture ou émission (à définir “SSI” à la commande)
- Contacts de position pour le moteur (rideau complètement ouvert, complètement fermé)
- Barre de leste et barre palpeuse
- Procès-verbal maximum : 12 000 L x 8 000 H
- Autres dimensions réalisables sur Avis de chantier
- Recto/verso
- Autocommandé (DAD) à rupture 24 V uniquement
- Télécommandé (SSI) à émission ou rupture 24 ou 48 V
- Pose standard en applique
- Variante pose sous dalle béton
- Variante pose en tunnel
- Variante pose mixte
OPTIONS
- Contact sec de position début ou fin de course (pour position d’attente / position de sécurité)
- Centrale DAD secourue avec 2 détecteurs optiques de fumée
- Habillages capot et montants en acier galva laqué RAL au choix
- Boitier bris de glace
- Boitier de commande déporté
- Avertisseur sonore et visuel
Rideau AK 120-2h - Double toile
- CERTIFIÉS CONFORMES
- Norme NFS 61937 – 1 et – 4
- PV FEU et PV DAS EFECTIS France
- Tablier ultra léger, poids total = 2,5 Kg m2,
- Deux volets textiles sur deux arbres à directions opposées, technologie des membranes
- Couche supérieure en tissu spécial de fibres composite-verre. Renforcé par du fil acier inoxydable, enduit de silicone. Teinte gris clair
- Blindage système breveté d’isolation thermique multicouche
- Eléments de protection empêchant l’arrachage des guidages
- Guidages et capotage en isolant type Supalux (à peindre)
- Vitesse de l’ouverture : 8 à 12 cm / seconde (suivant dimensions du rideau)
- Vitesse de fermeture : 12 cm / seconde environ
- Moteur tubulaire 230 V ou externe 380 V, suivant les dimensions (ouverture électrique, fermeture gravitaire) – puissance et couple de rotation suivant la dimension et le poids du tablier (moteur extérieur pour dimensions de baie : largeur > 7000 ou Hauteur > 4000 mm)
- Armoire de contrôle pré-cablée usine – Système de commande par microprocesseur double, faisant partie intégrante du système de protection incendie
- Système de commande permettant de se connecter au système de détection incendie (SSI)
- Ventouse 24 ou 48 volts rupture ou émission (à définir “SSI” à la commande)
- Contacts de position pour le moteur (rideau complètement ouvert, complètement fermé)
- Barre de leste et barre palpeuse
- Procès-verbal maximum : 7 500 L x 10 000 H
- Autres dimensions réalisables sur Avis de chantier
- Recto/verso
- Autocommandé (DAD) à rupture 24 V uniquement
- Télécommandé (SSI) à émission ou rupture 24 ou 48 V
- Pose standard en applique
- Variante pose sous dalle béton
- Variante pose en tunnel
- Variante pose mixte
OPTIONS
- Contact sec de position début ou fin de course (pour position d’attente / position de sécurité)
- Contacts de position invisibles
- Centrale DAD secourue avec 2 détecteurs optiques de fumée
- Habillages capot et montants en acier galva laqué RAL au choix
- Boitier bris de glace
- Boitier de commande déporté
- Avertisseur sonore et visuel
Rideau E 120 (Pare-flammes 2h)
- CERTIFIÉS CONFORMES
- Norme NFS 61937 – 1 et – 4
- PV FEU et PV DAS EFECTIS France
- Volet textile simple sur arbre, Tablier ultra léger, poids total = 2,5 Kg/m2
- Couche supérieure en tissu spécial de fibres composite-verre. Renforcé par du fil acier inoxydable, enduit de silicone. Teinte gris clair
- Blindage système breveté d’isolation thermique multicouche
- Eléments de protection empêchant l’arrachage des guidages
- Guidages et capotage en acier galvanisé
- Vitesse de l’ouverture : 8 à 12 cm / seconde (suivant dimensions du rideau)
- Vitesse de fermeture : 12 cm / seconde environ
- En option sur version E60 : version franchissable
- Moteur tubulaire 230 V ou externe 400 V, suivant les dimensions de la baie (ouverture électrique, fermeture gravitaire) puissance et couple de rotation suivant la dimension et le poids du tablier
- Armoire de contrôle pré-câblage
- Système de commande par microprocesseur double, faisant partie intégrante du système de protection incendie
- Système de commande permettant de se connecter au système de détection incendie (SSI)
- Ventouse 24 ou 48 volts rupture ou émission (à définir “SSI” à la commande)
- Contacts de position pour le moteur (rideau complètement ouvert, complètement fermé)
- Barre de leste et barre palpeuse
- Procès-verbal maximum : 7 500 L x 4 527 H
- Autres dimensions réalisables sur Avis de chantier
- Recto/verso
- Autocommandé (DAD) à rupture 24 V uniquement
- Télécommandé (SSI) à émission ou rupture 24 ou 48 V Options
- Contact sec de position début ou finn de course (pour SSI)
- Centrale DAD secourue avec 2 détecteurs optiques de fumée
- Boitier bris de glace
- Boitier de commande déporté
- Avertisseur sonore et visuel
- Pose standard en applique
- Variante pose sous dalle béton
- Variante pose en tunnel
- Variante pose mixte

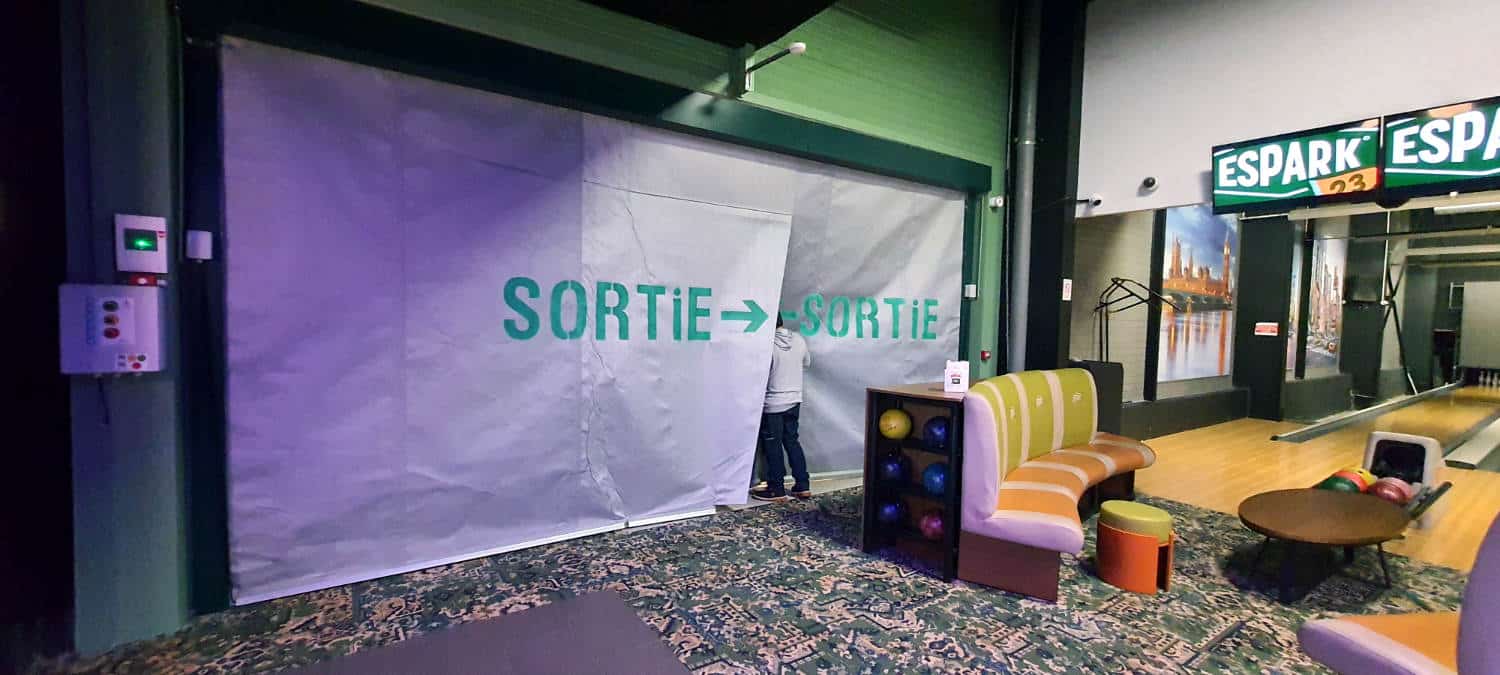

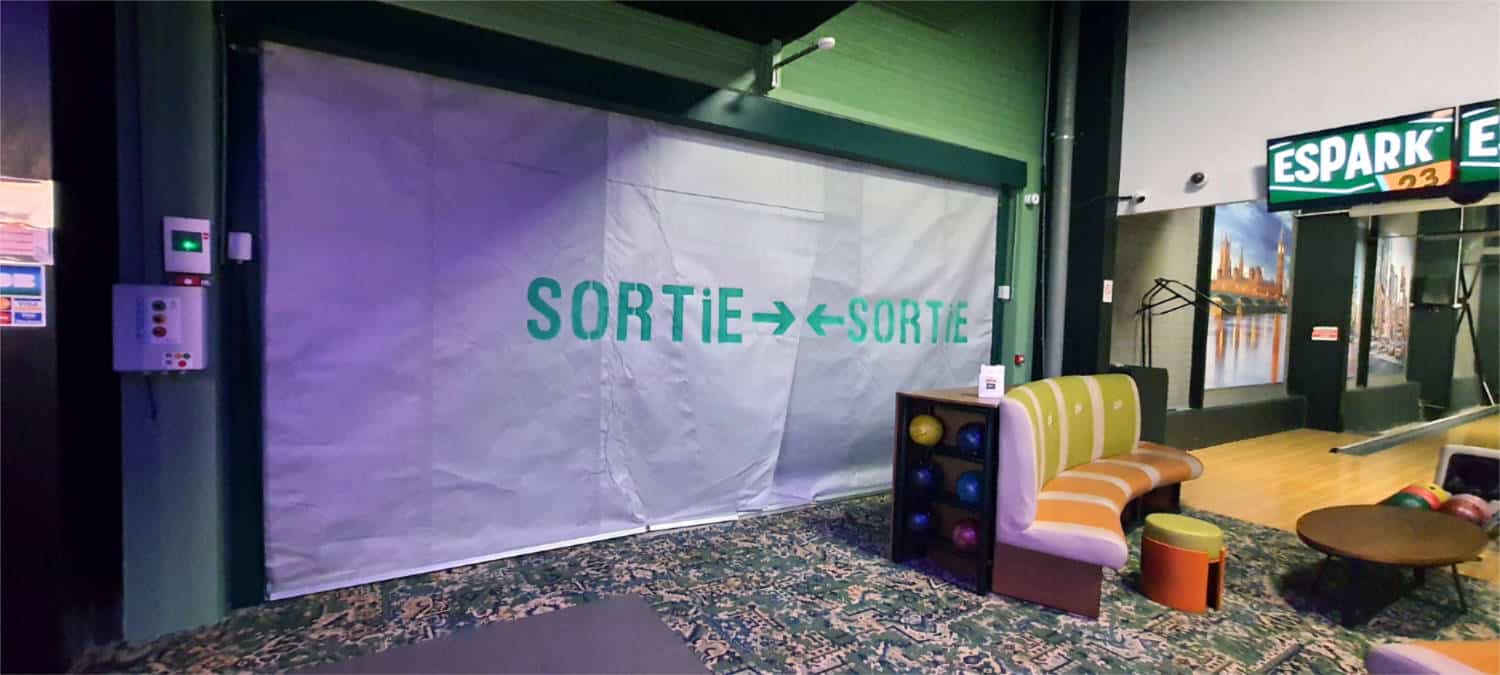

EN OPTION sur version E60
- Dispositif de franchissement
- Extension Efectis 21/3 surPV 13-A-413
- Cette version permet le passage d’un homme au travers de la toile et sa refermeture sans artifice mécanique
- Marquage d’évacuation piétons (sur demande)
